如果你不想使饭菜烧糊,可以用厨房定时器

　　当然,这个定时器不如微处理器控制的那么精确。但你不得不承认它简单方便,成本低廉,它的时间间隔从1分种至30分种可调,误差仅为几秒钟,我们认为这对于家庭用途已足够了。若改变几个元件值,该电路也可作其它用途,如曝光定时等。

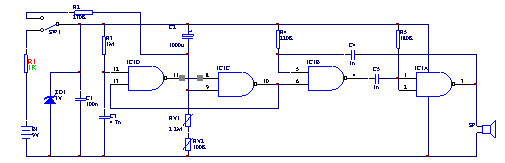

　　这个定时器的电原理如图1所示,定时方式是简单的电容充电方式。最大延时由两、三个元件确定,所以不难改变元件值以适于其它用途。

　　如图1所示,门电路IC1a,b构成一个频率约为3.8KHz的非稳态多谐振荡器,该门的输出直接接到压电蜂鸣器。 IC1c,d构成一个单稳态多谐振荡器。单稳电路的翻转由电容C2的充电时间决定,非稳多谐振荡器由IC1c第5脚选通。延迟时间由下式给出:T=0.8XC2X(RVl+RV2)

　　用图1中给出的元件参数可算出最大延时为Tm=0.8×1000×10￣6x(2．2x166+1x l0’)=1840秒 即约为30分钟。

　　稳压管ZD1的设置是为了保证电路工作电压不受电池电压变化的影响,适当提高稳压管的电压可增大蜂呜器的响声。开关SW1可将电阻R2与电容C2并联,以保证定时器不工作时,电容C2充分放电。

　　大部分元件可装在一块印制板上,如图1所示,然后用一个合适的盒子把元件装配好,调试定时器时须用一个相当精确的表,并把调好的时间间隔刻在适当的位置,以便使用。
